非標液壓油箱的設計注意事項
非標液壓系統的設計中要考慮很多因素，其中有一項非常重要的因素就是油箱的設計安裝。
顧名思義非標液壓系統就是非標準的液壓系統，各項元件的結合是否更加完美，就需要進行綜合性的考量，不能隻考慮一處，非標液壓系統中油箱的設計同樣也是如此，不能隻考慮油箱，也要考慮到油箱和其它液壓元件的兼容。
油箱就是非標液壓泵站系統中存儲液壓油的容器，油箱在非標液壓系統設計中需要注意的事項主要有以下幾點：
1，油箱的容積要足夠大。要根據非標液壓泵的排量來設計，排量越大容積越大，這樣才能夠保證整個液壓系統中有足夠的液壓油供應。足夠大的油箱容積也便于散熱，油箱的容積要大于液壓油的總量，在最高的液面上面，還要留出相當于液壓油總量的百分之十到十五的空間。
2，散熱裝置的安裝。非標液壓泵一般壓力都很大，長時間工作會使得液壓油熱量升高，如果液壓油溫度過高，就會導緻油的粘度下降，并且增加洩漏，會直接導緻吸油不通暢，吸空等嚴重問題。因?yàn)橐簤河痛鎯?chǔ)到油箱中，油箱的溫度也會隨之升高，對油箱降溫散熱，就會間接對液壓油降溫，對于整個液壓系統來講，都是十分重要的。散熱的方式分為風冷和水冷，要根據需要安裝相應的風冷器和水冷設備。
3，隔熱設計，因?yàn)橐簤河拖淙菀装l(fā)熱，除了散熱工作要做好以外，還需要考慮到油箱發出的熱量是否會影響到其它部件的工作，這就要求我們要做好非標液壓泵油箱的隔熱設計工作。為了做好隔熱，我們可以將油箱的位置盡量遠離電機，或者設計為不規則油箱也是可以的，也可以根據需要加裝隔溫材料，達到更好的隔溫效果。
4，重心的穩定。在整個非標液壓泵系統中，油箱無疑是最重的部件，如果其位置不合理，造成重心不穩，那麼長期下來對設備的損害非常大，關于重心的穩定，除了場地平整以外，對油箱的位置的設計也有很大的影響。根據油箱安裝位置，可分為上置式、下置式和側置式。
5，結構的合理。油箱的設計要考慮非標液壓泵站系統的整體協調性，要和其它部件以及使用環境相協調，必要時可根據需要調整油箱的形狀。
6，防塵處理。如果液壓油進入了灰塵，會嚴重影響整個非標液壓泵站系統的精度及使用壽命，不單單油箱的防塵是很有必要的，其它部件也都有相應的防塵措施，比如：密封圈、防塵罩、空氣過濾器、濾油器等等。
7，防銹防腐蝕處理。在整個液壓系統的運行過程中，難免會産生一些化合物，對于油箱內壁的防銹和防腐蝕處理是十分必要的。

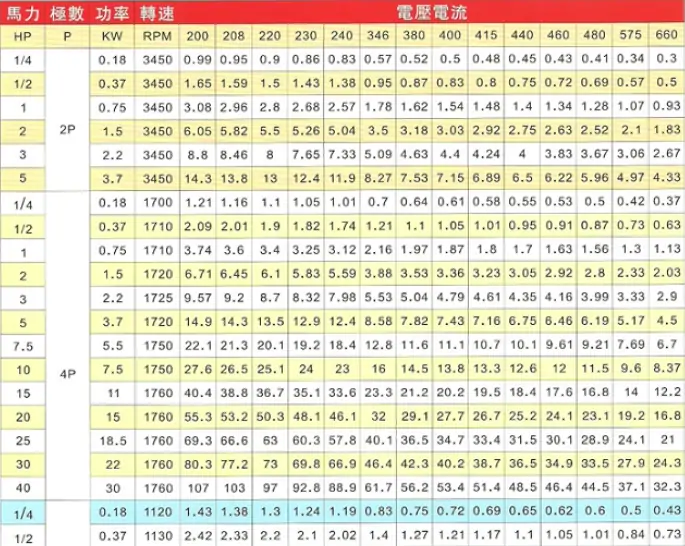

10HP 7.5kw 1HP 0.75kw 2HP 1.5kw 3HP 2.2kw 5HP 3.7kw 7.5HP 5.5kw
VP11235 VP11255 VP11270 VP11535 VP11555 VP11570 VP11570 VP12035 VP12055
VP12070 VP23035 VP23055 VP23070 VP24035 VP24055 VP24070
VP1-12-35 VP1-12-55 VP1-12-70
VP1-15-35 VP1-15-55 VP1-15-70
VP1-20-35 VP1-20-55 VP1-20-70
VP1-40-55 VP2-30-35
VP2-30-55 VP2-30-70
VP2-40-35 VP2-40-55 VP2-40-70
YVP1-12-20 YVP1-12-35 YVP1-12-55 YVP1-12-70
YVP1-15-20 YVP1-15-35 YVP1-15-55 YVP1-15-70
YVP1-20-20 YVP1-20-35 YVP1-20-55 YVP1-20-70
YVP2-30-20 YVP2-30-35 YVP2-30-55 YVP2-30-70
YVP2-40-20 YVP2-40-35 YVP2-40-55 YVP2-40-70
