液壓系統順序閥壓力調整故障與排除

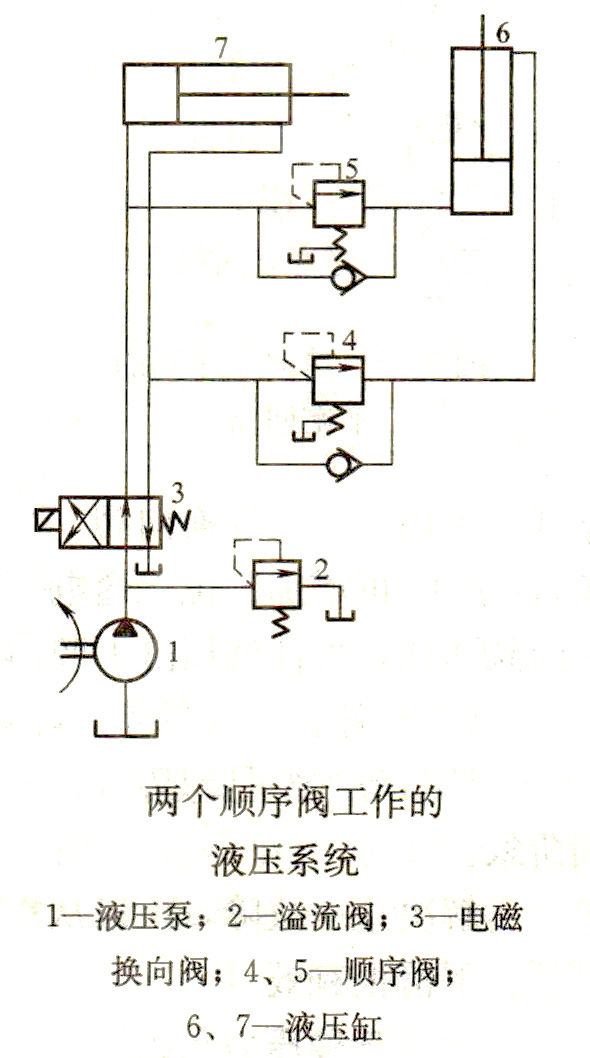

液壓系統如下圖所示。系統中設置了兩個順序閥，其中順序閥5控制液壓缸6在液壓缸7運動到終點后再動作；順序閥4控制液壓缸6在液壓缸7返回到初始位置時再開始回程運動。
故障現象：液壓缸6的運動速度慢。
故障分析及其排除：屬壓力調定值不匹配。一般來說，速度慢常見原因是泄漏嚴重，包括閥內泄漏、液壓缸內泄漏等，或者是液壓泵流量未達到要求值，但經檢查，不屬于此類原因。后在檢查溢流閥回油管時，發現液壓缸6運動時有大量油液從回油管流出。說明溢流閥開始溢流，由此判定是因溢流閥與順序閥的壓力調定值不匹配的原因引起。一般而言，圖中的順序閥的調定壓力比液壓缸7的工作壓力高0.4～0.5MPa。
若溢流閥的壓力值也按這一值調節，則在順序 閥打開時，溢流閥也開始溢流（因而在液壓缸6運動時，有大量油液從回油管流出）。因此，應將溢流閥的壓力調得比順序閥的壓力高，如果高出的數值不夠，當液壓缸6在運動過程中外載增大時，即液壓缸6的工作壓力達到溢流閥的調定壓力時，溢流閥將開始溢流，液壓缸6的運動速度隨即慢下來。所以，應將溢流閥的壓力調到比順序閥的壓力高0.5～0.8MPa，使之相互匹配，故障即可排除。
