yuatsuseiki油力溢流閥BUCG-06 BUCG-10 HDRI-03G
液壓系統的安裝程序與配置型式
液壓站作為液壓機械的重要組成部分，其安裝現場的施工程序和施工方案與主機的結構型式及液壓裝置的總體配置型
式相關。
液壓站作為液壓機械的重要組成部分，其安裝現場的施工程序和施工方案與主機的結構型式及液壓裝置的總體配置型式相關。液壓裝置一般有分散配置和集中配置兩種配置型式，它們的特點不同，故現場安裝也相應有以下的兩種程序與方案。
1、分散配置型液壓裝置是將液壓泵及其驅動電機（或內燃機）、執行元件（液壓油缸、液壓馬達）、控制閥和輔助元件按照設備的
布局、工作特性和操縱要求等分散安裝在主機的適當位置上，并用管道實現液壓系統各組成元件的逐一連接。因此，液壓系統的安裝與主
機的安裝，二者往往同時進行。
2、集中配置型液壓裝置一般要將液壓動力源裝置、液壓閥組等獨立安裝在主機之外，僅將液壓系統的執行元件及其驅動的工作機構
安裝在主機上，再用管道實現液壓裝置與主機的連接。所以主機的安裝和液壓系統的安裝既可以同時獨立進行，也可以非同時立進行
不論何種安裝程序與方案，均應根據液壓設備的平面布置圖對號吊裝就位、測量并調整設備安裝中心缐及標高點（可通過安裝螺栓旁
的墊闆調整），以保證液壓泵的吸油管、油箱的放油口具有正確方位；安裝好的設備要有適當?shù)姆牢廴敬胧淮?、中型設備就位后需對設
備底座下方進行混凝土澆筑。
溢流閥
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BUCG-03/06/10
DG-01/DT-01 DG-02/DT-02
HDRI-03/03G/03T
先導式溢流閥
DBW-10-2H DBW-10-C
DBW-20-2H DBW-20-C
DBW-30-2H DBW-30-C
DBW-10/20/30
DB-03/06/10/20/30

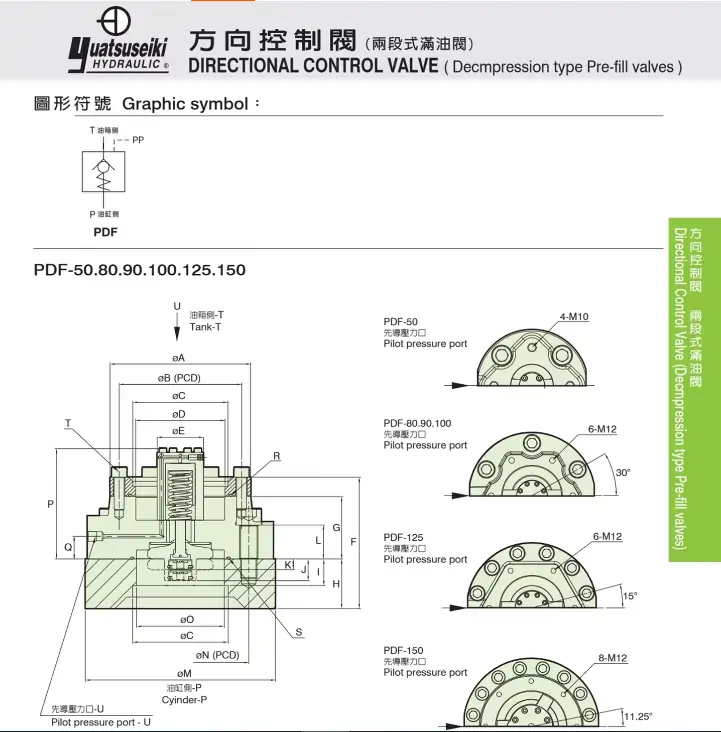

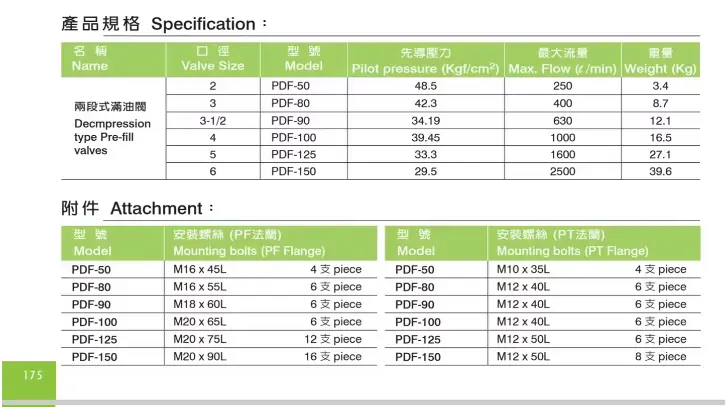

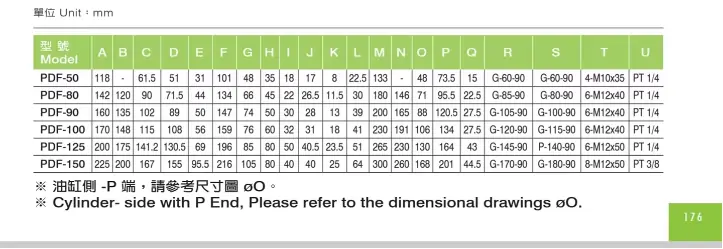

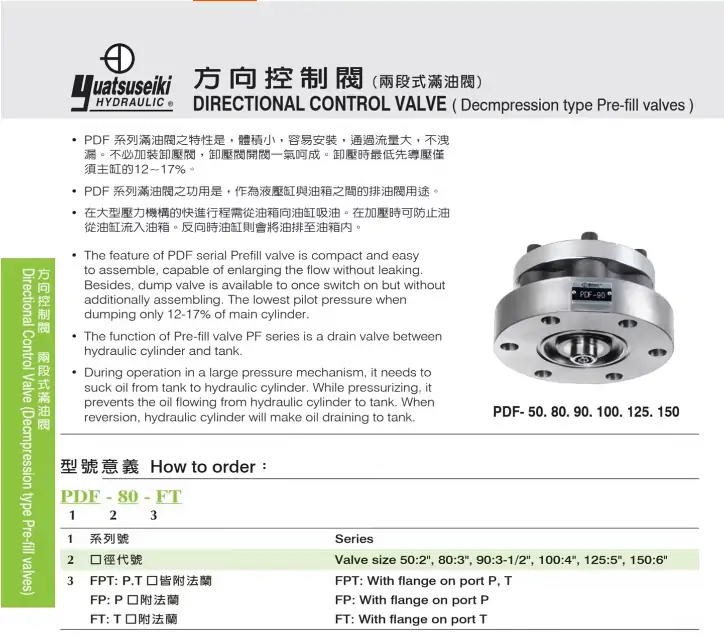

滿油閥
PDF-100T-30 PDF-125FT-30 PDF-80FT-30
電磁溢流閥
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
電磁控制節流閥
SF-03/06/10 SKF-06
SKF-03/06/10
SKFG-06/10 SKFG-10
蝶式預充閥;
SVF-32 SVF-40 SVF-50 SVF-63 SVF-80 SVF-100 SVF-125 SVF-160
卸載溢流閥
BUCG-06
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
背壓閥
BR-03 BR-06 BR-10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
充液閥
SG-16 SG-24 SG-32
滿油閥
PF-50-FT PF-80-FT PF-90-FT PF-100-FT
PF-50 PF-80 PF-90 PF-100 PF-125 PF-150
節流閥、電磁節流閥
THF-06
SD-06 SD-03/06/10 SDF-03/10
SF-06 SF-10
SDF-06 SDF-10
SRG-03 SRG-06 SRG-10 SRG-03/06/10
SRCG-03 SRCG-06 SRCG-10 SRCG-03/06/10
SRCT-03 SRCT-06 SRCT-10 SRCT-03/04/06/10
機械換向閥
DCG-01
直角單向閥
CRG-03 CRG-06 CRG-10 CRG-03-*-50 CRG-06-*-50 CRG-10-*-50 CRG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
背壓閥
BR-03/06/10
BRG-03/06
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
多路閥：
JB-2/1S-4/010001/G3/M1 JB-2/1S-4/18L/G3/M1
MB2/1S-3/010001/G-3/M1復位 MB2/1S-4/010001/G-3/M1復位
MB-2/1S-3/010021/G-3/M1定位
電磁控制調速閥
SKFG-03 SKFG-06 SKFG-10
THF-06
壓力表開關
CLT-03/06
方向控制閥:
CPDG-03/06/10
DCG-01-2B2/2B3
