液壓缸速度計算和流量選擇

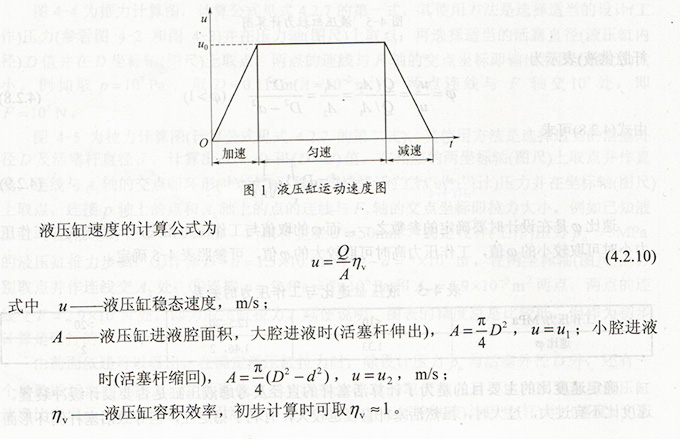

液壓缸在一次單向行程中的速度變化情況如圖1所示。這里所說的速度是指液壓缸穩態工作速度(為方便，記為u)。液壓缸的速度要適當。速度過高時常常會引起密封件的過熱和磨損，同時也會加劇活塞桿、導向套和缸筒的磨損。速度過低時，則容易産生爬行等不穩定情況。采用橡膠密封件時，液壓缸的最快速度一般不宜超過(24～30)m/min即(0.4-0.5)m/s，也不宜低于6m/min (0.1m/s);參照同類液壓缸的速度取值是一種穩妥的方法。
在前面已確定液壓缸內徑D與活塞桿直徑d的條件下，利用計算圖(圖2)，選擇供液量Q值，可快速確定液壓缸的速度。順便說明，圖2是計算大腔供液時的活塞伸出運動速度的;如果計算回程速度(有桿腔供液，活塞桿縮回)，則應根據(D+d和(D-d)值，利用圖4-5確定環形腔面積，再根據圖2計算速度。如果計算的速度不適當，也可直接選擇適當速度以確定相應的供液量Q，再進一步確定液壓泵的供液量或液壓分支回路所應提供的供液量。所選擇的液壓泵供液量QB應當大于液壓缸所需的流量。
S2B2-D2 ,S2B3-D2 ,S2B3BL-D2 ,S2B4B-D2 ,S2D2-D2,S3C2-D2 ,S3C4-D2 ,S3C6-D2
S3C60-D2,S2B2-D2,S2B2B-D2,S2B2L-D2,S2B3-D2,S2B3A-D2,S2B3B-D2,S2B3L-D2
S2B8-D2,S2BA-D2,S3C-D2,S3C0-D2,S3C2-D2,S3C3-D2,S3C4-D2,S3C40-D2,S3C4-B-D2
S3C5-D2,S3C6-D2,S3C7-D2,S3C8-D2,S3C9-D2
S2B2-D3,S2B2B-D3,S2B2L-D3,S2B3-D3,S2B3B-D3,S2B3L-D3,S2B6-D3,S2B8-D3
S2BA-D3,S2D2-D3,S3C2-D3,S3C3-D3,S3C4-D3,S3C40-D3,S3C5-D3,S3C6-D3,S3C60-D3
S3C7-D3,S3C8-D3,S3C9-D3
SYV-2613 SYB-6 SYD-32
SJC-3C SYC-3 SYC-4C
