液壓系統配管要求及元件安裝注意事項
液壓系統的配管及元件的安裝要點。
一、液壓配管
1)根據壓力及使用場合選擇油管,油管須有足夠的強度,內壁應光滑、清潔,無沙、無銹、無氧化皮,對于長期貯存的管子,加工前應酸洗,徹底清洗、沖刷,并進行檢查。
2)用鋸切斷管子時,斷面與軸缐方向的不垂直度應為±0.5°,銳邊須倒鈍并清除鐵屑,加工彎曲管時允許其斷面的橢圓度為10%。當其外徑<14mm時可用手和一般工具彎管,較粗鋼管宣用手動或機動的彎管機彎管,彎管半徑一般應比管子外徑大3倍。
3)安裝管路要求是,缐路最短,轉彎盡可能要少,管路的最高部分應設排氣裝置,以便啟動時放氣。
4)安裝橡膠管時,應避免急轉彎,其彎曲半徑R≥(9~l0)D(D為軟管外徑)。不要在靠近接頭根部折彎,要求軟管接頭至??始彎曲處的距離L≥6D。軟管工作時不應扭轉。
5)吸油管不得漏氣,也不應阻力太大,以防進氣或吸油困難産生氣蝕。
6)回油管口須伸到油箱油面以下,防止飛濺産生氣泡。溢流閥的回油管不能直接和泵的入口連通,一定要通過油箱,否則油溫將會過高。
7)全部管路安裝程序分兩次進行,先進行試裝配,將管接頭及法蘭點焊在合適位置上,當全部管路試裝合格后,拆下來進行酸洗后再正式安裝。
二.其他液壓元件
1)所有液壓元件都要進行壓力和密封試驗,合格后方可安裝。安裝前應將各種自動控制儀表進行校驗,以免失誤。
2)安裝各種控制閥時,應注意其進油口與回油口的方位。用法蘭安裝閥類件時螺釘不能擰得過緊,過緊有時反而會造成密封不良。
3)安裝液壓缸應牢固可靠,為防止熱膨脹影響,當行程大和溫度高時,缸的一端必須保持浮動。液壓缸的密封圈不要太緊,特別是U形圈,以免阻力過大。
4)液壓泵傳動軸與電動機驅動軸不同軸度偏差應小于0.1mm,一般采用撓性聯軸節連接,不允許用膠帶直接帶動泵軸轉動,以防泵軸受徑向力過大,影響泵的正常運轉。
5)安裝液壓泵時其旋轉方向和進、出油口應符合技術要求。
6)各類液壓泵的吸油高度,一般小于0.5m。

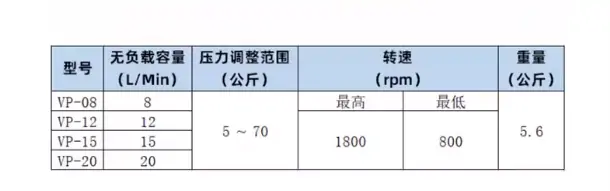

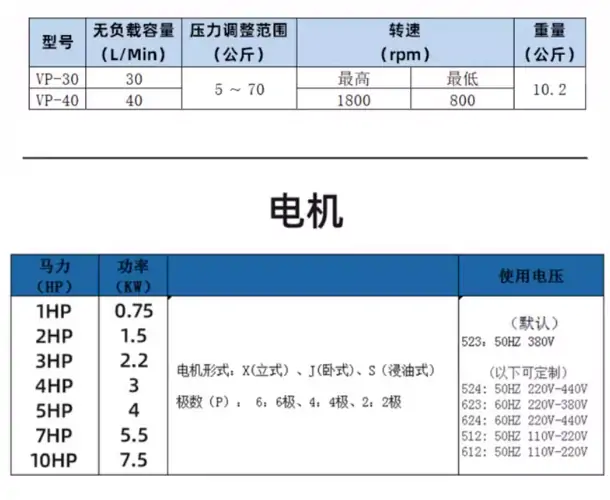

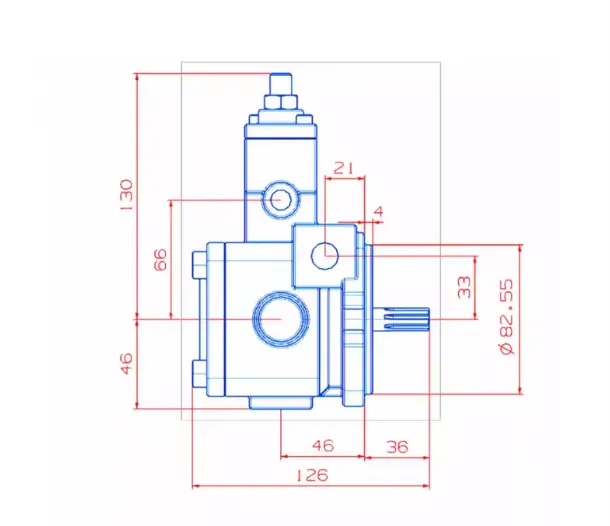

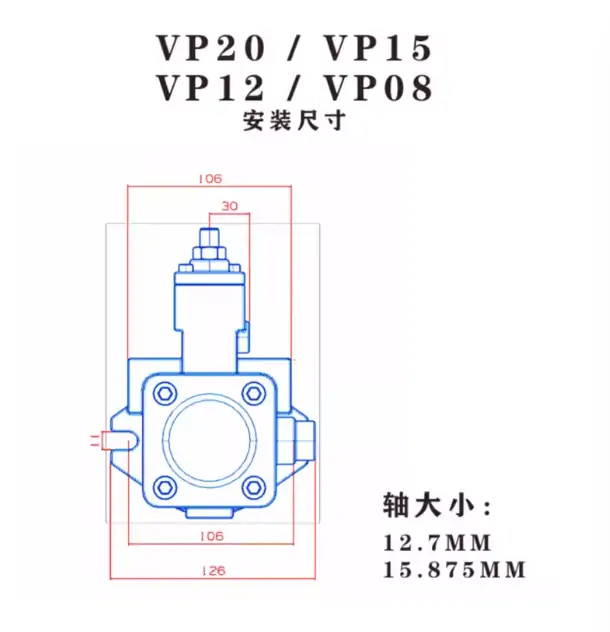

1HP0.75KW+VP20 2HP1.5KW+VP15 2HP1.5KW+VP20 2HP1.5KW+VP30
3HP2.2KW+VP20 3HP2.2KW+VP30 3HP2.2KW+VP40

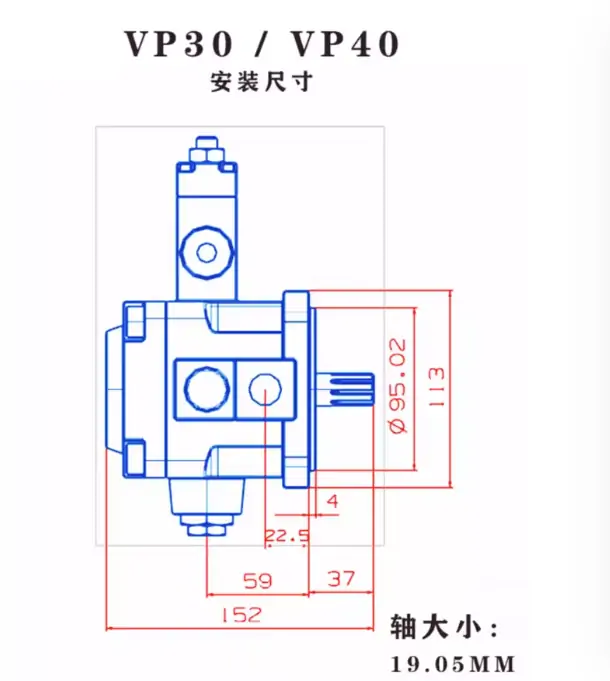

3HP2.2KW+VP30/VP40 花鍵 4HP3KW+VP30/VP40 5HP3.75KW+VP30
1HP0.75KW+CBN304 2HP1.5KW+CBN304 2HP1.5KW+CBN306
3HP2.2KW+CBN314 3HP2.2KW+CBN316 5HP 4KW+CBN320 0.75KW內插式

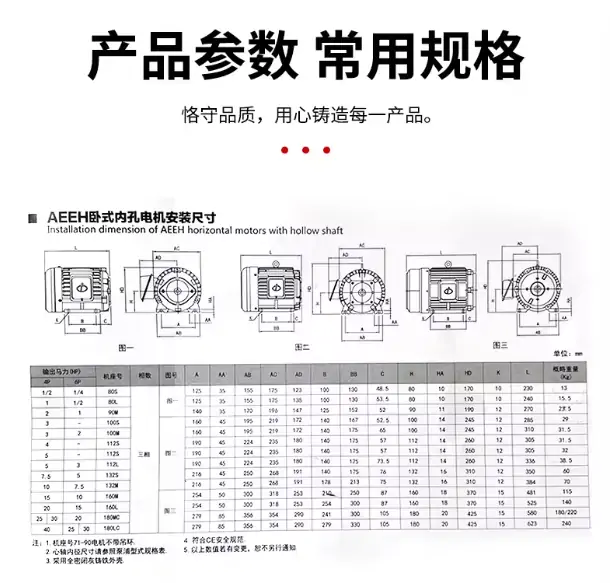

1.5KW內插式
2.2/2.25KW內插式
0.75KW單相內插式
1.5KW單相內插式
2.2KW單相內插式
3.75KW電機
0.75KW+VP20 0.75KW+VP15 1.5KW+VP20 1.5KW+VP15 1.5KW+VP12
1.5KW+VP30 1.5KW+VP40 2.2KW+VP30 2.2KW+VP40 2.2KW+VP20
3.75KW+VP30 3.75KW+VP40 4KW+VP40 4KW+VP30 3KW+VP30
3KW+VP40 3.75KW+VP45 4KW+VP45 5.5KW+HVP30 5.5KW+HVP40
單泵頭 VP20-FA3 0.75KW-20L 1.5KW-20L 0.75KW+VP12
0.75KW-20L內插式 0.75KW-1A內插式 0.75KW-GPY內插式 1.5KW-20L內插式
1.5KW-30L內插式 1.5KW-3A內插式 1.5KW-GPY內插式 1.5KW-1A內插式
1.5KW-CBN內插式 2.2KW-30L內插式 2.2KW-3A內插式 2.2KW-GPY內插式
2.2KW-R1內插式 3KW-30L內插式 3KW-3A內插式 3KW-GPY內插式
3KW-CBN內插式 3KW-R1內插式 3.75KW-30L內插式 3.75KW-3A內插式
3.75KW-GPY內插式 3.75KW-CBN內插式 3.75KW-R1內插式 4KW內插式
5.5KW內插式 7.5KW內插式 11KW內插式 15KW內插式 22KW內插式
